格宾网挡墙结构的设计

[来源:www.51gebinwang.com]   [作者:admin]   [日期:2016-07-22]   [热度:]

       格宾网结构主要包括格宾挡墙结构和格宾护坡结构,两种结构分别具有不同的特点,设计方法也不尽相同。
格宾挡墙设计:
       格宾结构系由机器编织的六边形双绞合钢丝网面组合而成的工程构件,是一种新型的应用于加筋土领域的结构系统。面墙格宾网箱部分填充石料,结构填土分层压实。构成具有柔性、透水性及整体性的结构,该方案具有占地面积小,承载力要求低,造价经济低、生态效果好等优点。格宾挡墙也是在其本身重力的作用下进行稳定的,因此其设计也主要参照重力式挡墙。

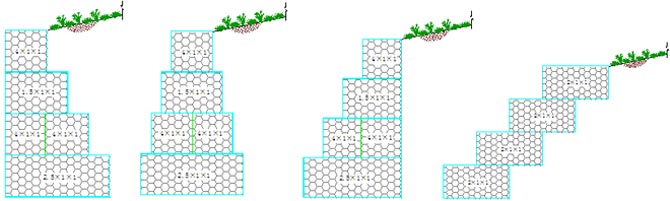

       首先,根据地堪资料、地形资料及设计要求确定挡墙防护高程。在此基础上进行断面初拟。有以下几种断面形式供参考。(重力前倾式、宝塔式、重力后倾式、阶梯式、加筋结构)。需要注意,石笼网箱挡墙可以连接成整体,纵向不用设置结构分缝,但是上下层网箱应纵向应“错台”摆放,即挡墙在横断面上不得出现“通缝”。同时如果土质较差,墙后需用300g/㎡无纺土工布反滤,土工布交接处为自然搭接,搭接宽度为10cm以上。

格宾挡墙

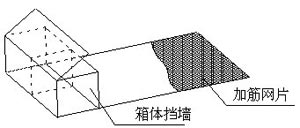

加筋格宾网



       其次是对断面结构稳定性及地基承载力分析,优化断面。
       ……土壤容重;
       ……填石的容重;
       ……土体的内摩擦角;
       ……挡墙墙背与竖直面的夹角;
       ……墙背与填土之间内摩擦角;
       B ……挡墙基础底宽;
       H ……挡墙高度;
       ……挡墙后填土面与水平面间的夹角;
       μ ………基底与地基间的摩擦系数。

挡墙局部稳定校核:
       应用库仑土压力计算理论,按刚性结构体假定,根据极限平衡理论对石笼网箱挡墙的抗滑稳定、抗倾覆稳定进行了校核,计算结果如下:
       抗滑稳定安全系数为: (满足规范要求)
       抗倾覆稳定安全系数为: (满足规范要求)
       基础承载力校核:
       分别求出基础最大压应力和最小压应力
       未出现拉应力区域,偏心距<e/6,基础最大压应力没有超过地基承载力,则挡墙稳定,否则就需要调整断面重新计算。最后,需要对格宾挡墙进行造价分析,确保方案能够施行。
格宾护坡设计:
       石笼网护坡设计方案,使它有效阻止土壤侵蚀和河水冲刷,给表层植物生长提供有利条件,缓解侧坡造成的压力。设计师在选择合适的护坡方案时必须考虑现有的土壤条件、坡度、外加负载、流水的冲击、裁片大小等诸多因素。
       六角网石笼防护工程的防冲系数是一般抛石防护工程防冲系数的两倍,石笼网垫防护工程中的块石即使产生位移,此时变形后的护垫结构将调整,达到新的平衡,而整体不会遭到破坏,从而有效保护岸坡土壤不遭破坏.
       对于护坡的设计,则要简单一些。也需要经过这样几个过程:
       1.防护高程确定

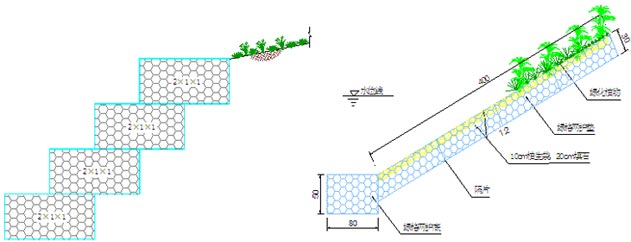

       2.进行护坡断面设计,以下是几种常见的护坡断面形式:

格宾网挡墙

       与挡墙相比,护坡则需要考虑护脚大小,这个一般依经验做1×1m或1.5×1m即可。坡比确定,考虑到稳定,护坡坡比一般不宜陡于1:1,具体依实际情况来定。环境生态的考虑,对于一些景观工程,应该进行绿化设计,如在表面覆土植草等。
       3.护坡整体稳定性分析,判断是否需要加筋
       4.工程量分析调整

关键字:格宾挡墙,格宾网挡墙
